Zwenkkraan-wandmontage

Welke kraanbevestiging is geschikt in mijn specifieke geval?

Hier tonen wij de veelzijdige mogelijkheden voor wandmontage:

Waaraan moet de kraan worden gemonteerd?	Welke kraantypen zijn mogelijk?	Welk draagvermogen en welke vlucht zijn mogelijk?	Aan welke voorwaarden moet ter plaatse worden voldaan?	Bevestiging
Stalen halstijl	Alle	Alle draagvermogens en vluchten	Geschiktheid van de halstijl controleren	Met schroefverbinding
Halstijl van staal of gewapend beton	Alle	Tot 500 kg alle vluchten; vanaf 500 tot 3200 kg afhankelijk van vlucht	Geschiktheid van de halstijl controleren	Met klemconsole
Gewapend beton	VW 50 LW 36-235 LWX 36-200	Alle draagvermogens en vluchten	Geschiktheid van de halstijl controleren Kernboringen	Met driezijdige steunconsole
Stalen platen aan een stalen of betonnen stijl of betonnen muur	Alle	Alle draagvermogens en vluchten	Geschiktheid van de onderconstructie controleren	Met lasplaten
Wand van gewapend beton	Alle	Alle draagvermogens en vluchten	Geschiktheid van de onderconstructie controleren	Met draadeinden en contraplaten

Bent u geïnteresseerd in een wandzwenkkran met wandmonatge? Vraag nu uw offerte aan!

Prijsaanvraag

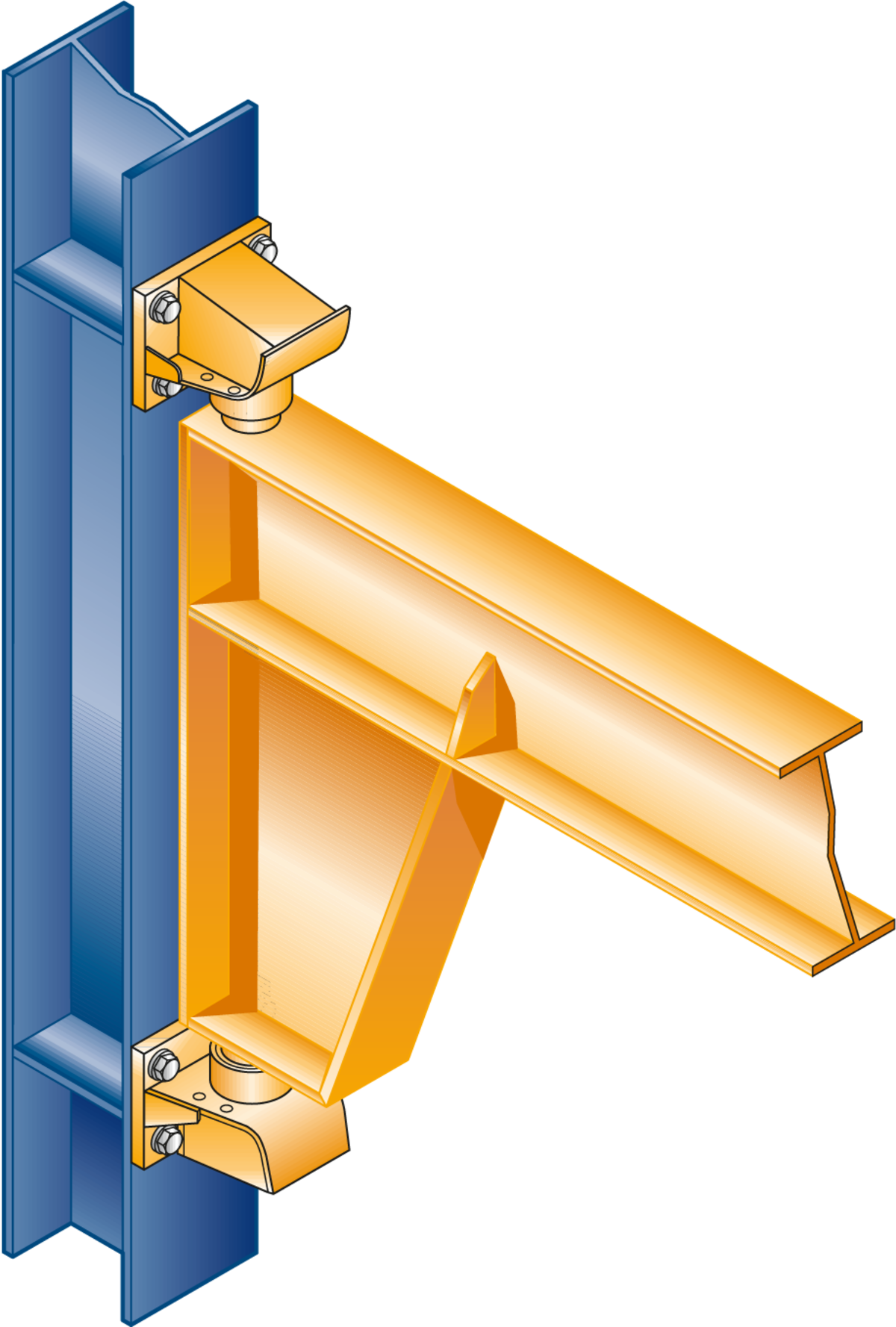

Bevestiging aan stalen halstijlen met bouten

Heeft u een geschikte stalen halstijl waaraan een wandzwenkkraan moet worden bevestigd?

Dan kunnen alle wandzwenkkranen van ABUS met behulp van bouten direct hieraan worden bevestigd, mits het montagevlak minstens 300 mm breed is. De typen LW en LWX worden gemonteerd met behulp van de wandconsole; het type VW wordt gemonteerd door het vastschroeven van de twee muursteunen.

De wandconsole of de muursteunen zijn standaard bij levering inbegrepen. Als ABUS de montage zelf uitvoert, zorgen wij ook voor de vereiste schroefverbinding.

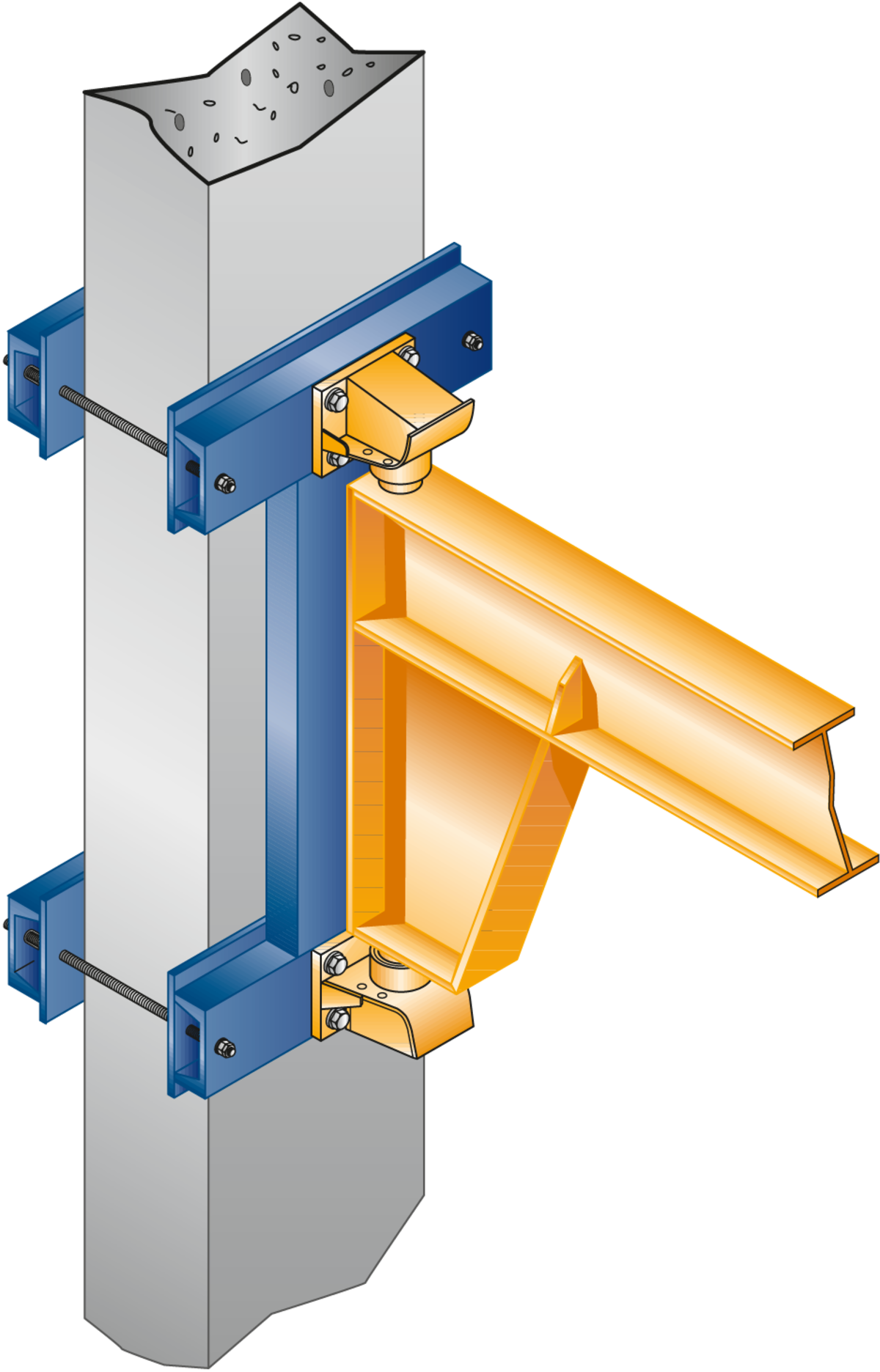

Bevestiging aan stalen of betonnen stijl via klemconsole

Zijn er in uw gebouw statisch geschikte halstijlen van gewapend beton voor het gebruik van een kraan?

Met de klemconsole kunnen vierkante en rechthoekige halstijlen van gewapend beton worden gebruikt voor de bevestiging. Ze moeten van alle zijden vrij te omsluiten zijn en ze moeten een minimale breedte van 300 mm hebben. Om de kraan aan de halstijl veilig op de juiste hoogte te houden, wordt door middel van draadeinden de vereiste klemkracht toegepast.

De passende klemconsole voor uw formaat halstijl inclusief het benodigde montagemateriaal zijn bij levering inbegrepen.

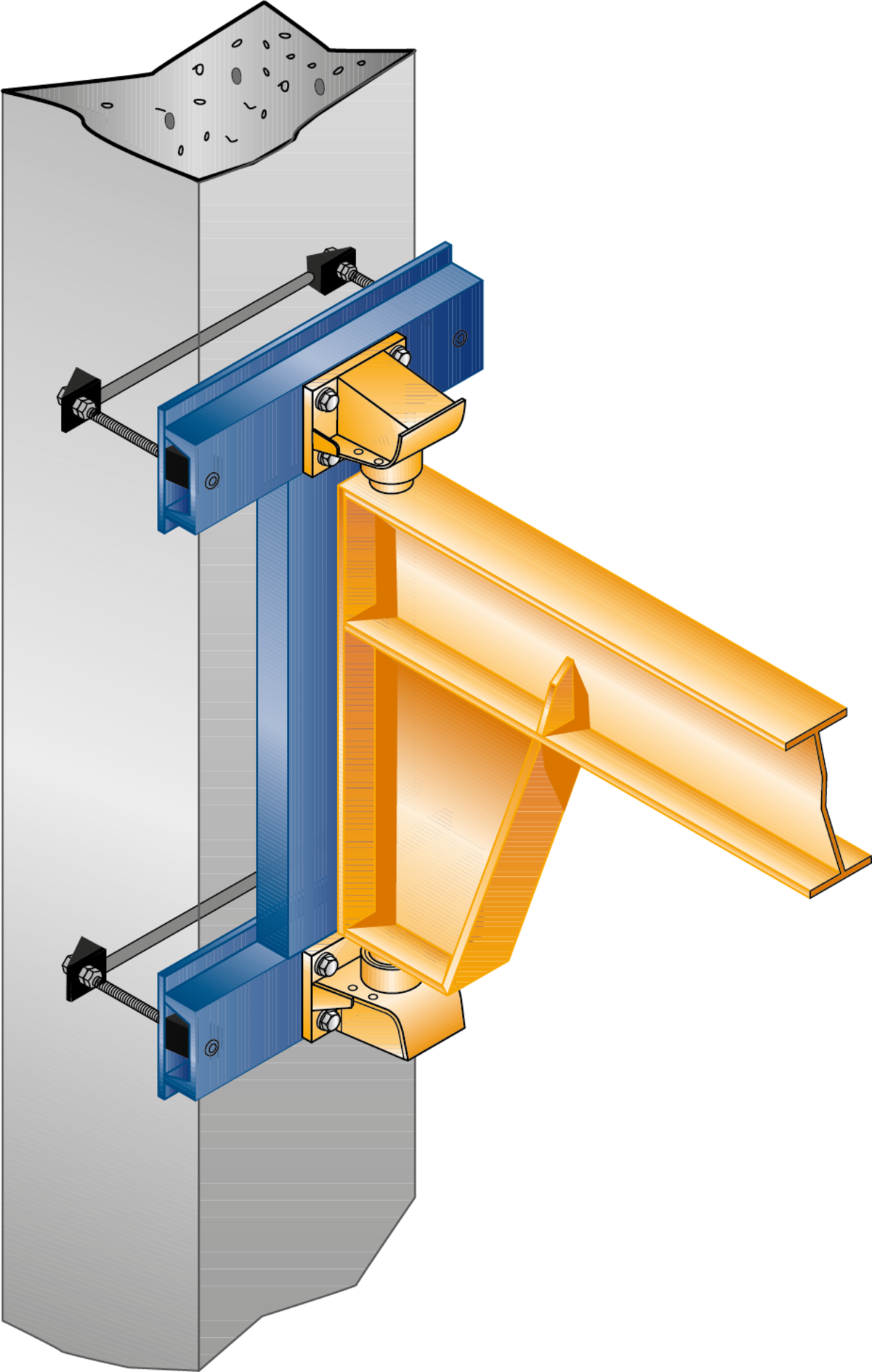

Bevestiging aan halstijlen van gewapend beton door middel van driezijdige steunconsole

Zijn er in uw gebouw statisch geschikte halstijlen van gewapend beton, maar de achterzijde daarvan is niet bereikbaar?

Met een driezijdige steunconsole kunnen wandzwenkkranen ook worden bevestigd aan dergelijke halstijlen met een breedte van 300 tot 600 mm. Hiervoor moeten de halstijlen op twee posities horizontaal worden doorboord. Zwenkaanslagen aan de console begrenzen het zwenkbereik tot 180°.

Bij de montage door ABUS voeren onze monteurs ook de boorwerkzaamheden tot een stijlbreedte van 400 mm uit.

De steunconsoles die geschikt zijn voor uw halstijlen en het vereiste bevestigingsmateriaal zijn bij levering inbegrepen.

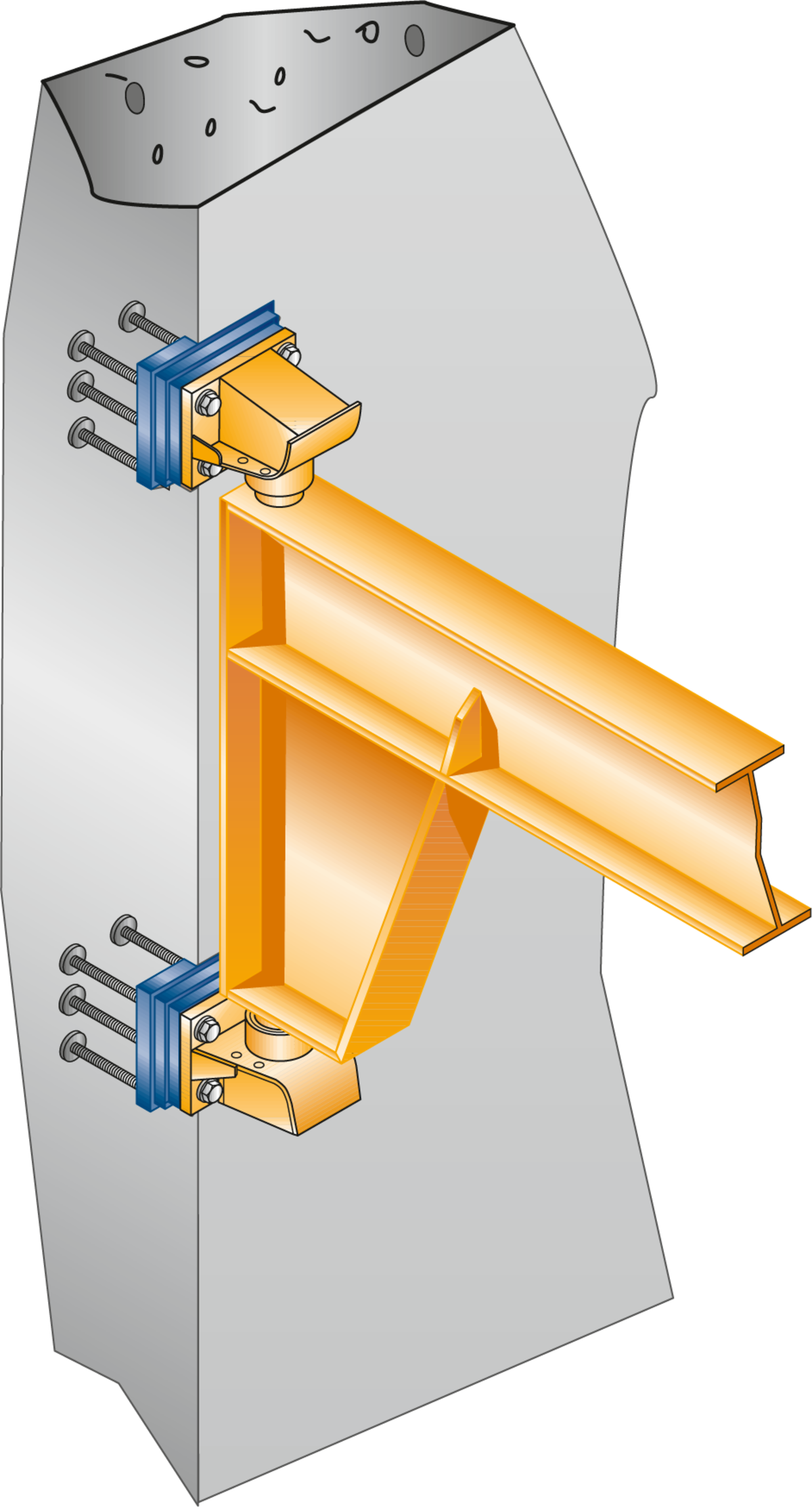

Bevestiging aan wanden van gewapend beton of betonnen halstijlen door middel van lasplaten

Heeft u een wand of stijl van gewapend beton waarin stalen platen verankerd zijn?

Met de lasplaten van ABUS heeft u de mogelijkheid wandzwenkkranen aan de voorbereide ingebouwde platen te monteren. Voorwaarde hiervoor is dat de platen exact op gelijke hoogte liggen en een loodrecht montagevlak bieden. De lasplaten worden aan de onderliggende constructie gelast en daarna wordt de wandconsole of worden de muursteunen van de kraan daaraan vastgeschroefd.

ABUS levert de lasplaten met de vereiste bevestigingsschroeven.

Bevestiging aan stalen halstijlen door middel van lasplaten

Een andere mogelijkheid is de lasplaten direct aan stalen halstijlen of dragende staalconstructies vast te lassen, wanneer hierin niet mag worden geboord of wanneer er geen mogelijkheid tot omklemmen is.

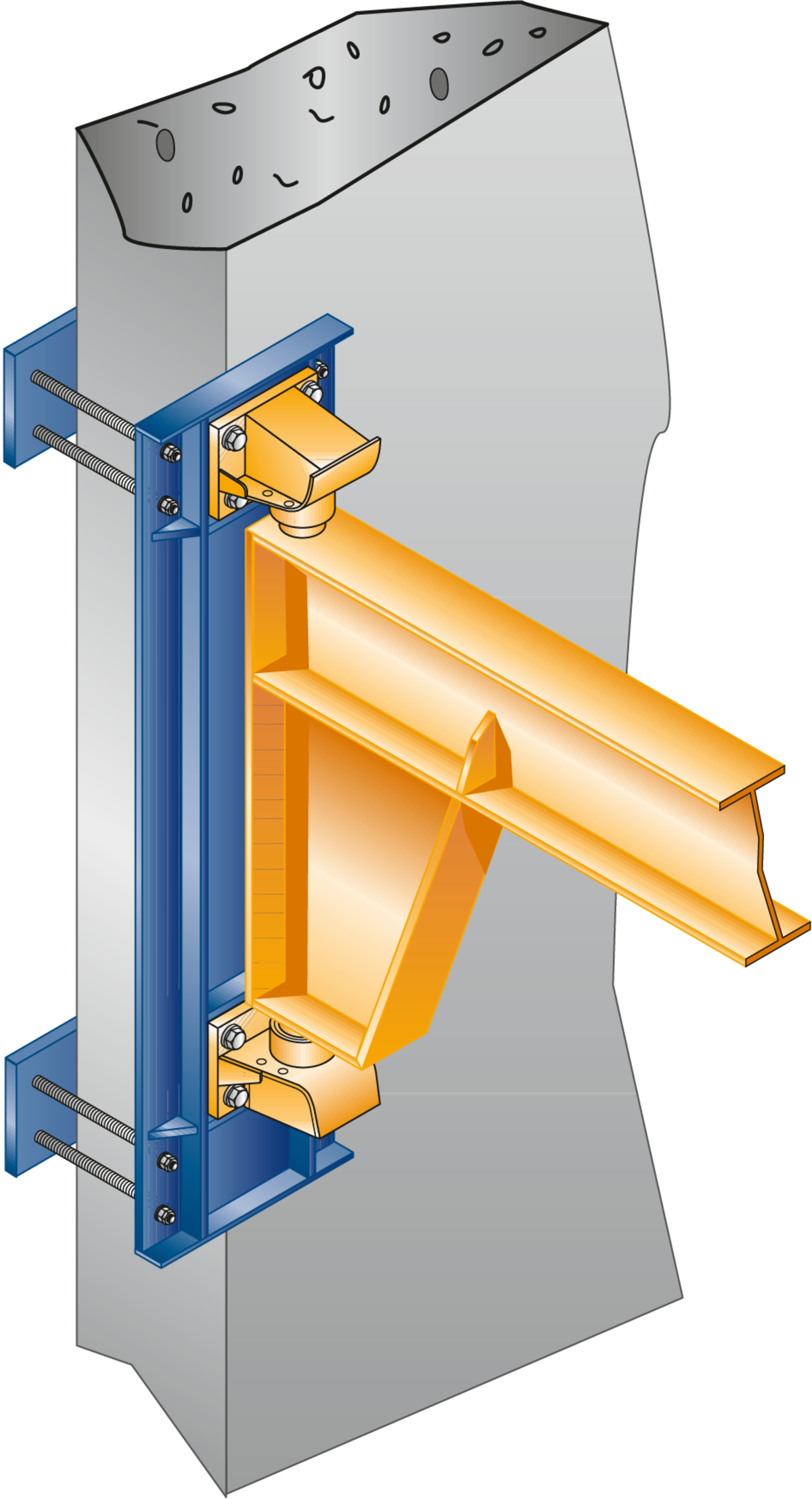

Bevestiging aan wanden van gewapend beton door middel van wandconsoles en doorsteekankers

Zijn er in uw gebouw voldoende belastbare wanden van gewapend beton aanwezig?

Bij onze wandzwenkkranen van het type LW en LWX maakt de wandconsole standaard deel uit van de levering. Bij wandzwenkkranen van het type VW is de wandconsole vereist in aanvulling op de muursteunen. Er worden gaten door de betonnen wand heen geboord en met behulp van trekstangen en contraplaten wordt de wandconsole direct aan de betonnen wand bevestigd.

Desgewenst kunnen wij de juiste draadeinden voor de vereiste wanddikte inclusief de contraplaten en het montagemateriaal leveren. Als wij de montage zelf uitvoeren, is dit materiaal bij de levering inbegrepen.
