Wilt u meer weten over de ABUS-Hijsmiddelen? Neem dan contact op met ABUS Kraansystemen door te bellen naar: +31 30 68683-60.

We bieden een ruime keuze aan onder andere hijsogen, kettingwerk, D sluitingen, harpsluitingen, kettingonderdelen en hijshaken.

Hijsogen zijn bevestigingspunten die op machines, constructies of andere zware lasten worden gemonteerd. Ze dienen als ankerpunt waaraan hijs- of trekmechanismen zoals hijskettingen of kabels kunnen worden bevestigd. Hijsogen worden vaak gebruikt om zware lasten veilig te tillen en te verplaatsen, bijvoorbeeld bij het hijsen van motoren of het verplaatsen van zware onderdelen in een productieomgeving.

Kettingen zijn flexibele hijsmiddelen die bestaan uit een reeks metalen schakels. In de industrie worden hijskettingen vaak gebruikt voor het tillen en verplaatsen van zware lasten. Ze kunnen worden gecombineerd met verschillende andere hijsmiddelen, zoals haken en sluitingen, om een robuust hijssysteem te vormen. Kettingen zijn populair vanwege hun sterkte, duurzaamheid en flexibiliteit.

Topschalmen zijn verbindingselementen die worden gebruikt om verschillende hijscomponenten, zoals hijskettingen of hijsbanden, aan elkaar te koppelen. Ze vormen vaak het bovenste deel van een hijsassemblage, waar de hijsketting aan een hijsoog of ander bevestigingspunt wordt bevestigd. Topschalmen zorgen voor een stevige en betrouwbare verbinding en zijn essentieel voor de veiligheid van het hijsproces.

Haken zijn bevestigingselementen die worden gebruikt om lasten op te tillen of te verplaatsen. Ze zijn ontworpen om aan een ketting, kabel of ander hijsmiddel te worden bevestigd en om vervolgens de last veilig te grijpen of vast te houden. Er zijn verschillende soorten haken, zoals veiligheidshaken met vergrendelingen, om te voorkomen dat de last loskomt tijdens het hijsen.

Sluitingen, ook wel Harpsluitingen of D-sluitingen genoemd, zijn U-vormige verbindingselementen met een pin of bout die wordt gebruikt om hijsmiddelen zoals kettingen, kabels of banden met elkaar te verbinden. Ze worden vaak gebruikt in hijs- en riggingsystemen om een veilige en betrouwbare koppeling te bieden. Sluitingen zijn essentieel om ervoor te zorgen dat de verbinding tussen hijsmiddelen niet losschiet tijdens het hijsen of verplaatsen van zware lasten.

Hijsogen

Een hijsoog kan dienen als tijdelijke of permanent hijspunt. Er zijn verschillende type hijsogen. Oogbouten, oogmoeren, draaibaar hijsoog, kantel/wartel hijsoog, aanlashaak, demontabel, RVS, enz.

Kettingen

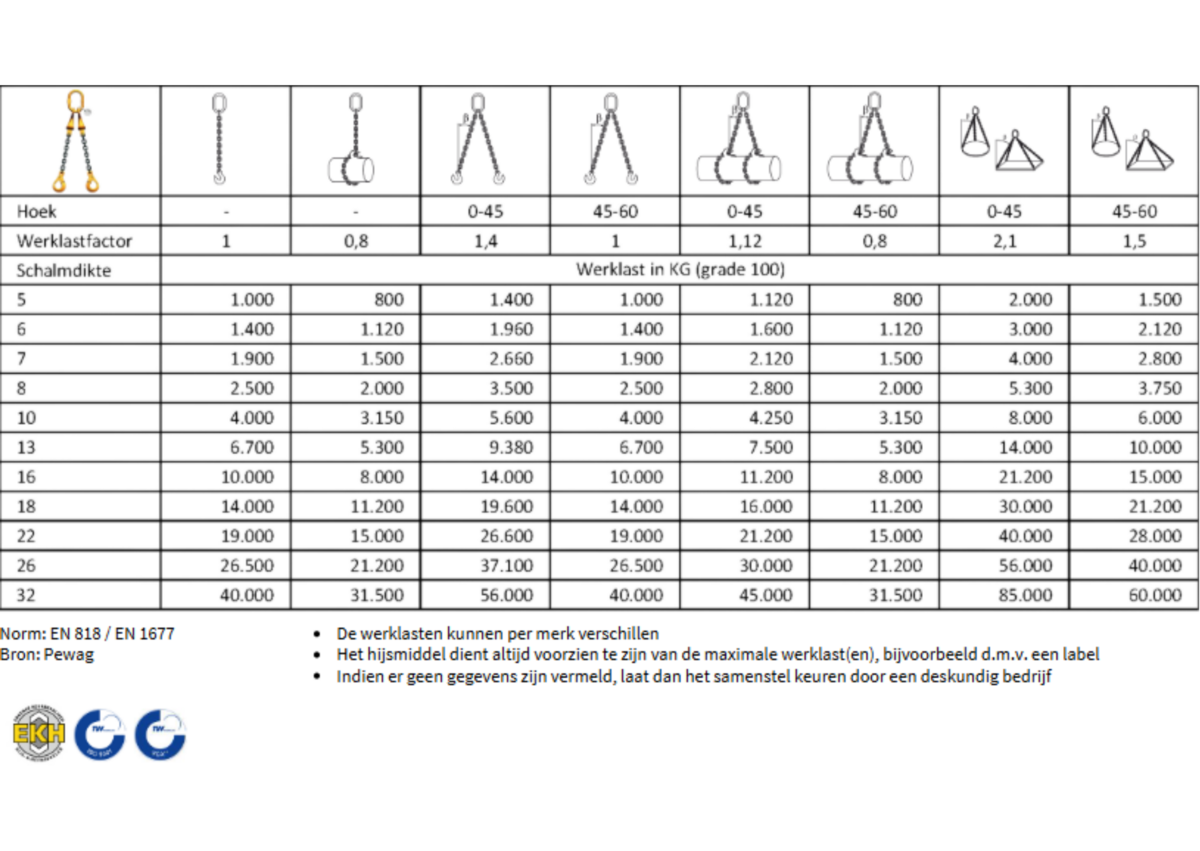

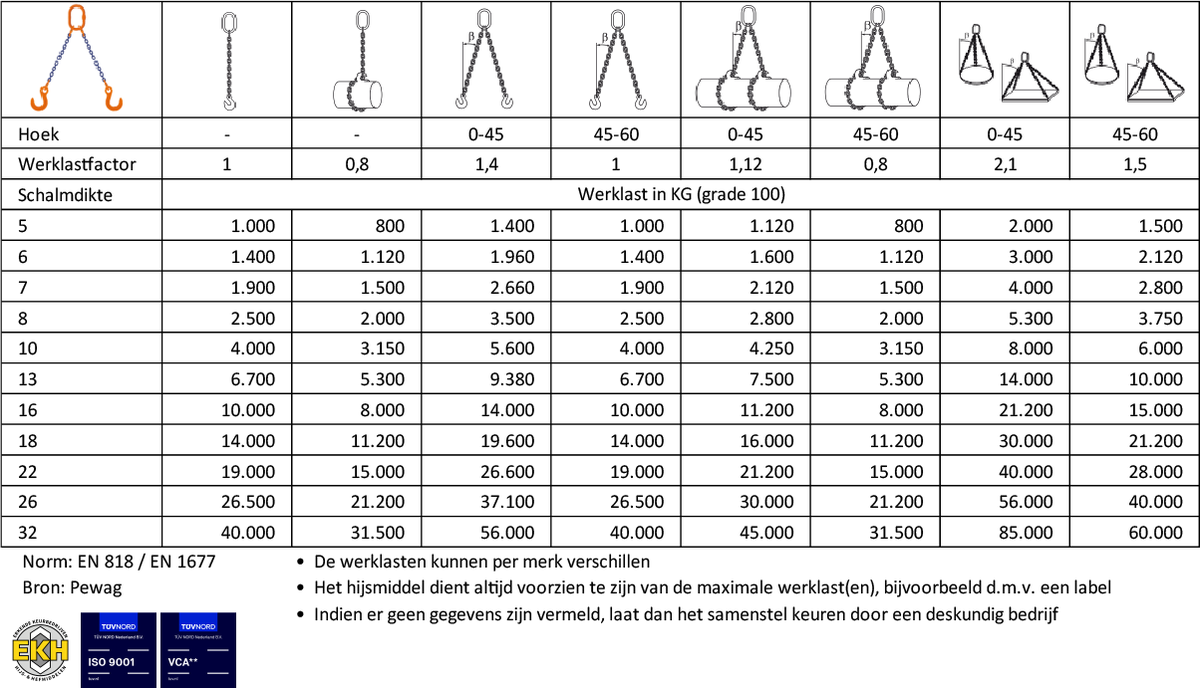

Hoogwaardige hijsketting (ketting samenstel) Grade 100

Hijsketting van grade 100 is een hoogwaardige, extra sterke hijsketting voor diverse hijsdoeleinden,  gefabriceerd volgens de EN 818-2. De hijsketting heeft een coating voor maximale corrosiebestendigheid. Onze hijsketting is beschikbaar in verschillende standaard diameters en lengtes. Afwijkende lengtes zijn ook mogelijk.

Wat is het verschil tussen grade 80 en grade 100?
Grade 100 heeft een betere staalspecificatie dan grade 80. Met grade 100 producten kunt u met dezelfde afmetingen van de ketting (en toebehoren) 20-25% hogere werkbelasting hanteren. De veiligheidsfactor (4:1), duur testen (20.000 cycli), deformatie bij overbelasting blijven gelijk aan grade 80.

Ketting Grade 100 met een corropro coating PCP

Ketting Grade 100 (Warmte behandeling: gehard en getemperd, blauw gelakt)

RVS ketting is met name geschikt voor het gebruik in water toepassingen. Het kan eventueel ook gebruikt worden met chemicaliën en voedselproducten. Let op, er gelden wel beperkingen.

Controleer een hijsketting voor gebruik altijd op beschadiging of slijtage. Twijfelt u of de ketting nog gebruikt mag worden? Wij kunnen uw ketting en/ of kettingwerk beoordelen/ keuren.



Ketting 4-sprong                                                                                           Ketting 2-sprong

Topschalmen
Een topschalm is bovenste gedeelte van een kettingsamenstel. Hiermee hangt het kettingsamenstel in een kraanhaak. Ook in RVS te verkrijgen.

Topschalm                             Topschalm gaffelverbinding









Topschalm met inkorthaak            RVS topschalm



Hijshaken
Hijshaken worden o.a. aan het eind van een hijsketting of hijsband bevestigd. De haak wordt aan een ketting samenstel bevestigd via bv. een oog of gaffel.  We hebben een breed assortiment aan hijshaken. Naast de veiligheidshaken en klephaken leveren wij o.a. hijsbandhaken, containerhaken, inkorthaken, aanlashaken, enz.
Een en ander ook in RVS te verkrijgen.



Haak met klep cv.v. gaffelverbinding                                         Haak met klep v.v. oogverbinding



Veiligheidshaak v.v. gaffelverbinding                                           Veiligheidshaak v.v oogverbinding



Aanlashaak                                                               Inkorthaak                                               Hijsbandhaak/Jokerhaak

Harp- en D-sluitingen
Harp- en D-sluitingen worden gebruikt voor hijs- en hefwerkzaamheden. Bijvoorbeeld in de bouw, industrie en scheepvaart. De hoogwaardige sluitingen voldoen aan de gestelde eisen in de DIN EN 13889 normering.  Een harpsluiting onderscheid zich van een D-sluiting doordat deze meer ruimte heeft en de draaglast beter verdeelt. Dit is vaak ook de reden dat een harpsluiting wordt toegepast als er meerder kabels of kettingen gebruikt worden.

De Harp- en D-sluitingen zijn leverbaar met borstbout of moerbout (geborgd). Een borstbout is makkelijker te monteren en demonteren. De borstbout wordt vaak toepast als de sluiting vaker gebruikt wordt. Wanneer er een risico bestaat dat de bout los kan draaien, wordt uit veiligheidsoverwegingen een geborgde moerbout gebruikt.

De Harp- en D-sluitingen zijn door hun thermisch verzinking corrosiewerend en verkrijgbaar in variërende WLL (Work Load Limit) van 330 kg tot wel 55000 kg.

Het is belangrijk tijdens montage en gebruik ten alle tijden de veiligheidsvoorschriften in acht te nemen. Het is ook noodzakelijk om de sluitingen regelmatig te (laten) inspecteren.



D-sluiting met borstbout                                                                   D-sluiting met moerbout
Leverbaar van 330 kg - 55000kg                                                     Leverbaar van 330 kg - 55000kg





Harp sluiting met borstbout                                                                  Harp sluiting met moerbout
Leverbaar van 500 kg - 55000kg                                                         Leverbaar van 330 kg - 55000kg
